Описание

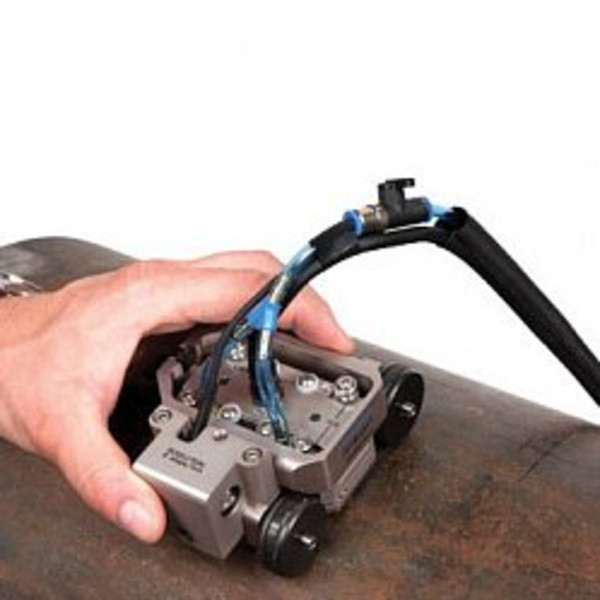

HydroForm – ультразвуковой сканер для контроля утонения стенок труб в силу эрозии, абразии и коррозии, а также для опознавания водородных дефектов и расслаиваний в толще трубы. Отличное разрешение и высокая скорость работы достигается за счет использования технологии фазированных решеток. При рабочем пучке размером 60 мм сканирование проводится со скоростью в 100 мм/с. Благодаря системе локального погружения достигается хорошее согласование и качественное сцепление даже с кривой и неравномерной поверхностью. С помощью наклонного продольного луча появляется возможность поиска и анализа различных дефектов.

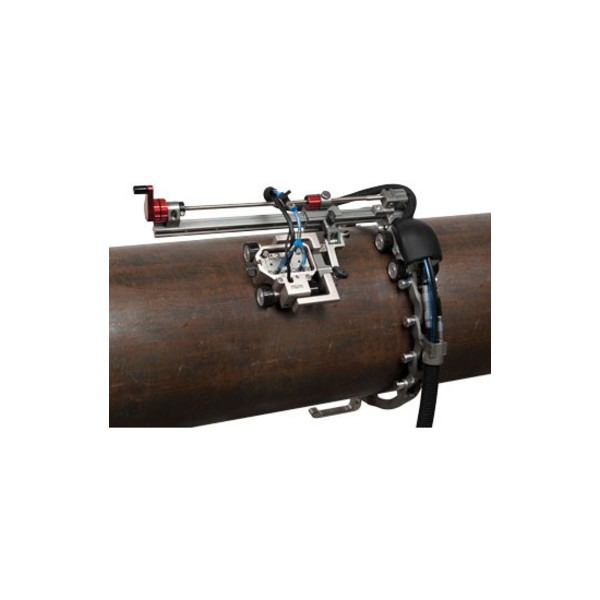

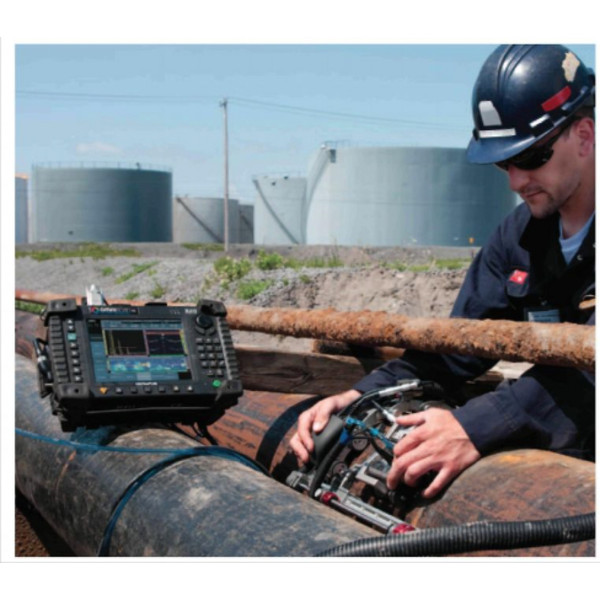

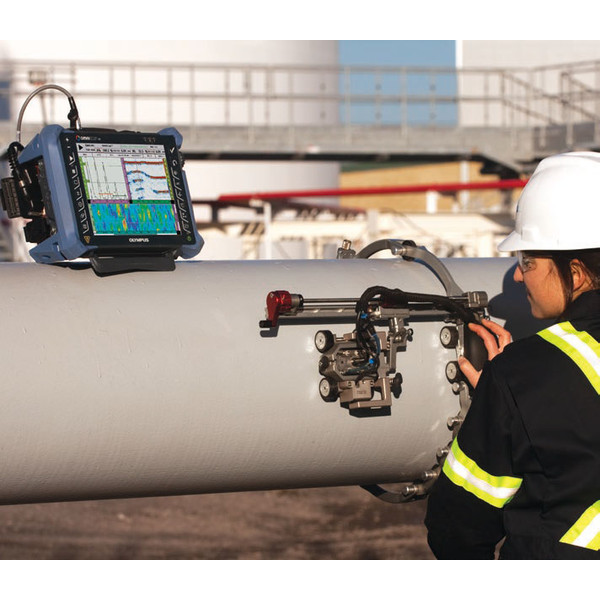

Прибор оснащен ручным и полуавтоматическим режимами. Низкий расход воды, отсутствие призм, минимальное количество необходимых инструментов, увеличенная механическая прочность и большая безопасность делают устройство очень удобным в процессе эксплуатации. Совестно с OmniScan и цепным сканером, HydroFORM представляет собой обособленную портативную систему для анализа карты коррозии, работающую автономно на батареях.
Технические характеристики
| Датчик с фазированной решеткой | |||||
|---|---|---|---|---|---|
| Част. (МГц) | Число элементов | Шаг (мм) | Поднятие (мм) | Длина кабеля (м) | Тип разъема |
| 7,5 | 64 | 1,0 | 7 | 7,5 | OmniScan |
| ПФР | I4 |
| Максимальный охват однострочного сканирования (ширина) | 60 мм |
| Среда линии задержки | Вода |
| Высота линии задержки | 14 мм или 24 мм |
| Положение повторного интерфейсного эхо-сигнала(в стали) | 125 мм |
| Стандартное приповерхностное разрешение | 1.5 мм |
| Разрешение по глубине | 0.1 мм |
| Диапазон контролируемых НД | 100 мм и более |
| Диапазон контролируемых ВД | 254 мм и более |
| Контактное устройство | Колеса |
| Площадь контакта | 110 мм x 130 мм |
| Направление сканирования | По окружности |
| Скорость сканирования (с разреш. 1 х 1 мм) | 100 мм/с |
Комплектация
- сканер HydroFORM
- держатель для датчика с водяной линией задержки
- каретка с 4-мя магнитными колесами
- ФР датчик, 1 шт
- 100 прокладок
- специальный кодировщик Mini-Wheel
- комплект для установки на цепной сканер*
* Внимание! Производителем может быть изменен комплект поставки. Точную информацию по комплектации узнавайте у менеджеров ООО «СКТ».
